M-BD-B迷你型北斗同步时钟(北斗授时器,桌面式北斗网络时钟,NTP校时服务器)是我公司精心设计、自行研制开发的一款高性能、微功耗、小体积的北斗GPS双模时钟，该装置内置高精度GPS北斗二代授时模块，以GPS/北斗信号为时间基准，具有微功耗、体积小、授时精度高、经济实用、免维护等特点。
M-BD-B迷你型北斗同步时钟（北斗授时器,桌面式北斗网络时钟,NTP校时服务器）有1路RS232或RS422/485串行信号，1路TTL脉冲信号，1路NTP/SNTP网络时间同步信号。该装置可以为计算机网络、计算机应用系统、流程控制管理系统、电子商务系统、网上B2B系统以及数据库的保存维护等系统提供精密的标准时间信号和时间戳服务，广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。
M-BD-B迷你型北斗同步时钟的特点
1．体积小巧，功耗极低，安装方便，兼容性强。
2. 时间精度高，达20nS。
3. 采用GPS/BD2双系统精密授时，支持单GPS、单北斗、 GPS北斗联合授时多种授时方式，并可通过串口修改授时方式。
4．支持单星授时模式，适用于收星效果不佳的情况（订货时须说明），有屋顶和贴窗天线可供选择。
5．自保持能力强，装置收不到卫星信号后，自保持能力优于0.6μS/min。
6．可同时为上万台客户端、服务器、工作站提供授时服务。
7．支持所有NTP/SNTP协议的服务器、PC、交换机、路由器、DVR、NVR、嵌入式设备等，包括但不限于:Microsoft Windows全系列、Linux全系列(Redhat/Fedora/Bsd/Centos)、UNIX全系列等。支持Mac os 系列、SUN SOLARIS、AIX、HP-UX、Android、海康/大华/宇视等安防设备厂家产品。
8．多种配置方法，易于管理和升级。
9．高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有良好的电气隔离和电磁屏蔽表现，整机无可调节器件，极大提高了产品抗干扰性能与可靠性保障。
10．GPS北斗接收天线重点考虑了防雷设计、稳定性设计、抗干扰设计，信号接收可靠性高，不受地域条件和环境的限制。
11．机壳经防磁处理，抗干扰能力强。
12．通过指示灯直观反映装置的收星状况。
M-BD-B迷你型北斗同步时钟的基本原理
M-BD-B迷你型北斗同步时钟的原理框图如图所示：
图 装置原理框图
1．GPS北斗信号接收器: 用于接收GPS北斗卫星发送的协调世界时（UTC）信号作为外部时间基准信号。输出时间精度为20nS的1PPS(即1Pulse Per Second)脉冲，并通过RS232串行口输出国际标准时间、日期和接收单元所处地理位置（经纬度）等信息。
2．中心处理单元:对整个系统进行监控，处理。
3．脉冲电路:通过编程输出秒(1PPS) 、分钟(1PPM) 、小时(1PPH)等可控制的同步脉冲信号。
4．RS-232/422/485:输出可设定的当地时间、日期等信息，波特率可选。
5．网络对时:以RJ45口形式输出NTP/SNTP网络时间同步信号。
M-BD-B迷你型北斗同步时钟的技术参数
1．运行条件
1）装置环境条件
工作温度：-200C～+700C；
贮存温度：-400C～+850C；
湿度：<95%。
2）电源
12V/200mA(可选5V,订货时须说明），随机配备交流220V转12V电源适配器。
3）抗干扰
在雷击过电压、一次回路操作、开关场故障、二次回路操作及其它强干扰作用下，装置不误动作。
装置快速瞬变干扰试验、高频干扰试验、辐射电磁场干扰试验、冲击电压试验和绝缘试验符合标准GB/T13926-1992（工业过程测量和控制装置的电磁兼容性），并达到Ⅲ级及以上标准。
2．技术参数
1） GPS北斗接收天线
频率：B1&L1；
阻抗：50Ω；
增益：42dB±2dB；（不含电缆）
噪声系数：≤2.2dB；
驻波比：≤2.0；
极化方式：右旋极化；
外接电缆：RG-58/U
连接器：BNC-J
防浪涌抗扰度性能：IEC61000-4-5标准 10kV；
工作温度：-45℃～+85℃；
贮存温度：-50℃～+90℃；
湿度：100%，结露，全防水；
天线体积：φ106mm×121mm。
2）GPS/北斗信号接收器
授时模式
定位授时（支持单系统独立授时、双系统联合授时）
静态授时（用户输入位置）
单星授时
通道：192通道
授时精度：1PPS优于20nS（ 1σ）。
内部电池：电池类型：锂电池；电池寿命：≮25000h。
GPS接收器
接收频率（GPS L1）：1575.42MHz（L1信号）。
接收灵敏度：捕获〈-160dBm，跟踪〈-163dBm。
同时跟踪：正常状态下可同时跟踪8～16颗GPS卫星；
装置冷启动时不小于4颗卫星；
装置热启动时不小于1颗卫星。
捕获时间：装置冷启动时〈1min；装置热启动时〈20s。
北斗接收器
接收频率（BD2 B1 ）：1561.098±4MHz。
接收灵敏度：捕获〈-160dBm，跟踪〈-163dBm；
首次定位时间(TTFF)：冷启动:32s,热启动:1s,失锁重捕获:<1s；
定位精度(RMS)：3m；
3）功耗：≤2W。
4）平均无故障间隔时间(MTBF)≥150000小时；平均维修时间（MTTR）：一般不大于30分，使用寿命不少于20年。正常使用条件下无须维护。
5）输出时间与协调世界时（UTC）时间同步准确度：≤20nS。
6）时间同步信号电接口：
1PPS/1PPM/1PPH脉冲信号：（TTL/422）准时沿：下降沿，下降时间≤10nS；
下降沿的时间准确度≤20nS。
脉冲宽度：200mS；
（空接点）准时沿：下降沿，下降时间≤150nS；
下降沿的时间准确度≤1μS；
脉冲宽度：200mS；
空接点脉冲输出端口允许外接电压：VCE<30V；允许电流：ICE<50mA。
时间报文：
A．通讯波特率: 1200、2400、4800、9600可选。
B．规约: 数据位8位，一位起始位，一位停止位，异或非校验，校验帧头之后校验字节之前的时间数据。
C．信息格式: 每秒发送一次，格式为:
＜Ｓ＞＜Ｔ＞ hh mm ss DD MM YYYY GXX BXX GMTX ＜P＞ ＜Ａ＞
例如:现在是2014年9月29号09点42分01秒，GPS卫星数8颗，北斗卫星数0颗，当前为东8区，则发送信息格式为: ST09420129092014G08B00GMT28h<8Eh>A。
如果装置刚上电或失去同步, 则串口的信息格式里将不出现<Ｓ>,即以<Ｔ>为桢头的格式表示输出的信息未经同步,以<Ｓ><Ｔ>为桢头的格式表示输出的信息为同步后的标准时间。
另外，可根据客户要求订制特殊规约。
D．准确度：≤0.2mS。
NTP网络对时：
支持协议：NTPv1,v2,v3,v4,SNTP,ARP,UDP,TCP,Telnet,web,ICMP,SNMP,DHCP和TFTP；
网络接口：10/100M自适应以太网接口，RJ－45；
吞吐量：满足每秒3000次时间请求；
授时记录：保存300条；
时间准确度：0.2～10ms。
7）重量：0.3kg。

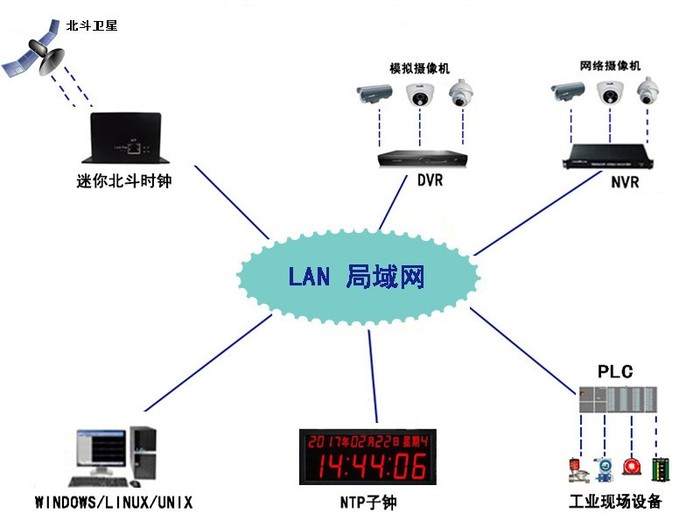

M-BD-B迷你型北斗同步时钟的网络对时方案
M-BD-B迷你型北斗同步时钟以接收到的GPS北斗标准时间信息（串口+1PPS）为时间源，以RJ45口的形式输出NTP/SNTP时间协议，并通过NTP/SNTP协议同步网络中的所有计算机、路由器、交换机、DVR、NVR、智能控制器等设备,实现网络时间同步。大部分操作系统都自带NTP服务，只需做一下设置即可。我公司也提供SNTP客户端软件，安装运行也可实现同步。
图 NTP网络对时示意图
